Perencanaan Pondasi yang Tepat untuk Menopang Beban Berat Struktur Baja

Perencanaan pondasi struktur baja yang tepat dimulai dari penyelidikan tanah, bukan dari memilih ukuran profil. Data tanah menentukan jenis pondasi, dangkal seperti footplat atau dalam seperti tiang pancang, lalu beban kolom dipindahkan ke pondasi lewat base plate dan anchor bolt yang posisinya harus presisi. Alasannya, rangka baja berat itu kaku dan tidak memaafkan penurunan tanah yang tidak seragam. Dari pengalaman tim kami di Perdana Delta Abadi, gambar rangka sering sudah rapi, tetapi masalah baru muncul ketika data tanah tipis atau angkur meleset beberapa milimeter. Di artikel ini kita bahas langkah perencanaannya, data dari penelitian di Indonesia, dan kesalahan yang paling sering terjadi.

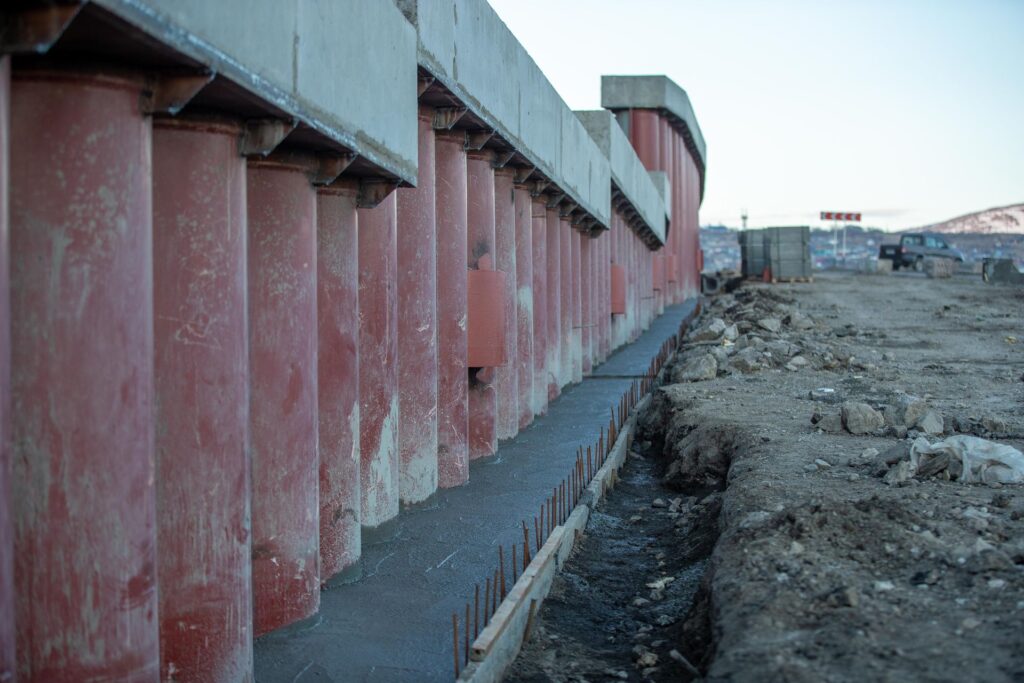

Mengapa Pondasi Menentukan Nasib Struktur Baja

Struktur baja menyalurkan beban ke sedikit titik kolom, sehingga tiap pondasi memikul porsi besar. Kalau satu pondasi turun lebih dalam dari tetangganya, rangka ikut terpuntir dan sambungan menanggung tegangan yang tidak ada di gambar. Studi kasus Marzuki dan Alpiannor (2016) pada ruko tiga lantai di Banjarmasin memberi gambaran nyata. Bangunannya bukan rangka baja, tetapi mekanismenya sama: tiang hanya sedalam 7 m dan masih berada di lempung lunak, tidak ada sloof (balok pengikat antar pondasi), dan tidak ada penyelidikan tanah khusus lokasi. Angka keamanan di salah satu titik tercatat 0,985, padahal syarat minimumnya 3,00, dengan penurunan mencapai 0,480 m pada salah satu jalur. Penulisnya menyimpulkan keruntuhan terjadi akibat “penurunan tidak seragam (differential settlement) karena daya dukung pondasi yang rendah”.

Mulai dari Penyelidikan Tanah: Sondir, SPT, dan Bor Dalam

Tiga metode yang paling sering dipakai: sondir (ujung konus ditekan ke tanah untuk mengukur perlawanan), SPT atau Standard Penetration Test (palu standar dijatuhkan dan jumlah pukulan per kedalaman dicatat), dan bor dalam (mengambil contoh tanah untuk diuji di laboratorium). Di Indonesia, persyaratan data geoteknik untuk perancangan diatur dalam SNI 8460:2017 tentang persyaratan perancangan geoteknik.

Contoh Data dari Proyek Pabrik

Penelitian Maryadi dan kawan-kawan (2023) pada proyek pabrik baru di Pekanbaru memakai bor dalam hingga 60 m, SPT tiap 1,5 m, dan contoh tanah tiap 2 m, dengan muka air tanah sekitar 2,30 sampai 3,45 m di bawah permukaan. Sondir dihentikan ketika perlawanan konus mencapai 250 kg/cm² atau lebih. Hasilnya menarik: dalam satu lahan yang sama, kedalaman tiang yang direkomendasikan berbeda jauh, yaitu 39 sampai 40 m untuk area kantor dan produksi, sedangkan area gudang barang jadi dan distribusi cukup 16 sampai 18 m.

Satu Titik Uji Tidak Cukup

Analisis Fajarsari (2020) atas data SPT dan sondir proyek di Kalimantan Barat menunjukkan daya dukung ijin tiang persegi 30 × 30 cm berkisar dari 30,91 sampai 116,18 ton, tergantung titik uji dan metodenya. Rentang selebar itu alasan kuat untuk menguji beberapa titik dan membandingkan hasilnya, bukan mengandalkan satu angka.

Memilih Jenis Pondasi: Dangkal atau Dalam

Pondasi dangkal, misalnya footplat (pelat beton di bawah kolom), cocok bila tanah keras berada dekat permukaan dan beban relatif moderat. Pondasi dalam seperti tiang pancang atau bore pile dipakai ketika lapisan keras jauh di bawah, seperti pada contoh Pekanbaru di atas. Bentuk tiang pun berpengaruh: pada studi Fajarsari, tiang persegi menghasilkan daya dukung ijin rata-rata 31,55% lebih tinggi daripada spun pile (tiang pancang bulat berongga) pada diameter 30 cm, dan 38,22% pada 40 cm. Itu hasil hitung satu studi kasus, jadi keputusan akhir tetap mempertimbangkan metode pemancangan, akses alat, dan anggaran. Untuk gambaran selisih anggaran antara struktur baja dan beton, silakan baca perbandingan biaya gudang rangka baja dan struktur beton konvensional.

Sambungan Kolom ke Pondasi: Base Plate dan Anchor Bolt

Base plate adalah pelat baja di dasar kolom yang menyebarkan beban ke beton, sedangkan anchor bolt adalah baut angkur tertanam yang menahan kolom terhadap gaya cabut dan geser. Panduan acuan yang banyak dipakai, AISC Design Guide 1 karya Fisher dan Kloiber (2006), membahas kasus tekan, tarik, dan lentur dengan “design examples on all common design cases”. Halaman AISC menandai edisi ini sudah digantikan, jadi untuk proyek baru cek edisi terbarunya.

Detail kecil di sini bisa berpengaruh. Penelitian Cozzens dan kawan-kawan (2024) di jurnal Engineering Journal menguji 94 sampel plate washer (ring pelat di ujung angkur): 10 di antaranya melampaui batas deformasi 40%, dan enam dari sepuluh itu lebih tipis daripada ketebalan minimum di tabel AISC. Di lapangan, praktik yang kami pegang di Perdana Delta Abadi adalah memeriksa posisi dan elevasi anchor bolt dengan alat ukur sebelum pengecoran, karena koreksi sesudah beton mengeras jauh lebih mahal.

Beban Lateral dan Gaya Cabut yang Sering Terlewat

Kolom baja tidak hanya menekan pondasi. Angin dan gempa menimbulkan gaya geser, momen, dan gaya cabut (uplift) terutama pada gudang bentang lebar dengan atap ringan. Pondasi perlu dicek terhadap guling, geser, dan cabut, bukan hanya terhadap daya dukung tekan. Untuk bangunan bertingkat di wilayah rawan gempa, acuannya bisa dibaca di standar perencanaan struktur baja tahan gempa.

Tiga Salah Kaprah soal Pondasi Struktur Baja

“Tiang Lebih Dalam Pasti Lebih Aman”

Tidak selalu. Data Pekanbaru menunjukkan kedalaman tiang mengikuti lapisan tanah di tiap area, bukan semakin dalam semakin baik. Tiang yang terlalu pendek bermasalah, tetapi tiang yang terlalu dalam menghabiskan anggaran tanpa tambahan manfaat.

“Satu Hasil Sondir Cukup untuk Seluruh Lahan”

Variasi antar titik dan antar metode bisa besar, seperti rentang 30,91 sampai 116,18 ton tadi. Titik uji sebaiknya tersebar di area kolom utama.

“Posisi Anchor Bolt Bisa Disesuaikan Nanti di Lapangan”

Lubang base plate punya toleransi terbatas. Anchor yang bergeser terlalu jauh memaksa pelat dibor ulang atau diperbesar, dan itu mengubah perilaku sambungan yang sudah dihitung.

Checklist Singkat Sebelum Pondasi Dicor

Pastikan laporan penyelidikan tanah sudah dibaca perencana struktur, jenis dan kedalaman pondasi sesuai data tiap area, sloof atau balok pengikat terpasang, serta posisi dan elevasi anchor bolt sudah diukur ulang terhadap gambar. Rincian pekerjaan yang bisa Anda minta dari kontraktor tersedia di halaman layanan konstruksi baja kami.
