Pembangunan Kanopi Pabrik dan Loading Dock Menggunakan Rangka Baja Berat

Kanopi pabrik rangka baja yang awet dibangun dengan kolom, balok, dan bracing yang dihitung terhadap beban angin, bukan sekadar atap tambahan di depan gudang. Alasannya, kanopi terbuka di bagian bawah sehingga angin bisa menekan dari atas sekaligus mengangkat dari bawah, sementara area loading dock (tempat truk bersandar untuk bongkar muat) dilintasi truk dan forklift setiap hari. Dari pengalaman tim lapangan kami di Perdana Delta Abadi, kanopi yang bermasalah hampir selalu berawal dari dua hal: beban angin yang diremehkan dan kolom yang rawan tertabrak. Artikel ini membahas apa saja yang perlu dipertimbangkan, dari perhitungan struktur dan tata letak dock sampai keselamatan saat pemasangan.

Mengapa Kanopi Pabrik Tidak Boleh Dihitung Seperti Atap Biasa

Beban angin (wind load, gaya dorong dan hisap angin pada permukaan bangunan) sangat dominan pada kanopi karena strukturnya ringan dan terbuka. Gaya hisap yang mengangkat atap disebut uplift. Inilah yang sering membuat kanopi terlepas dari kolom atau angkur ketika hanya didesain menahan beban ke bawah.

Pengaruhnya terlihat pada studi redesain atap gudang baja bentang 43 meter oleh Prasetyo dan Diredja (Jurnal Rekaracana Itenas, 2024). Setelah beban angin dihitung ulang dengan SNI 1727:2020, bukan lagi asumsi lama 70 kg/m² dari SNI 1727:1989, berat struktur naik 86,76% dan lendutan bertambah 59,82%. Penulisnya menyimpulkan bahwa “besarnya beban angin disesuaikan dengan banyak parameter” lokasi bangunan. Itu kasus atap gudang, bukan kanopi, jadi angkanya tidak bisa ditempel mentah ke proyek Anda. Pelajarannya, hitungan angin harus mengikuti lokasi, tinggi, dan bentuk bangunan, terutama untuk bentang lebar seperti yang kami uraikan pada solusi bentang lebar tanpa kolom tengah.

Elemen Rangka Baja Berat yang Menentukan Kekuatan Kanopi

Kolom dan Pondasi

Pada kanopi kantilever (atap yang menjorok tanpa tiang di ujung depan), seluruh momen lentur terkumpul di pangkal kolom. Karena itu kolom biasanya memakai profil WF atau H-Beam yang cukup besar, dengan pelat dasar dan angkur yang dihitung terhadap gaya cabut. Pondasi juga perlu mengimbangi gaya tarik akibat uplift, bukan hanya beban tekan dari atas.

Balok, Gording, dan Bracing

Balok induk menyalurkan beban atap ke kolom, gording menopang penutup atap, dan bracing (pengaku diagonal) menjaga rangka tetap stabil terhadap gaya samping. Kajian struktur baja kanopi di Universitas Mercu Buana (2020) membandingkan profil WF dengan profil honeycomb (baja berlubang) dan menemukan honeycomb tetap efisien tanpa mengurangi kapasitas, tetapi risiko tekuknya lebih tinggi. Tekuk (buckling) adalah batang yang melengkung mendadak saat tertekan. Artinya, profil yang lebih ringan tetap butuh bracing yang tepat, prinsip stabilitas yang sama dengan standar perencanaan struktur baja tahan gempa.

Merancang Area Loading Dock yang Aman dan Efisien

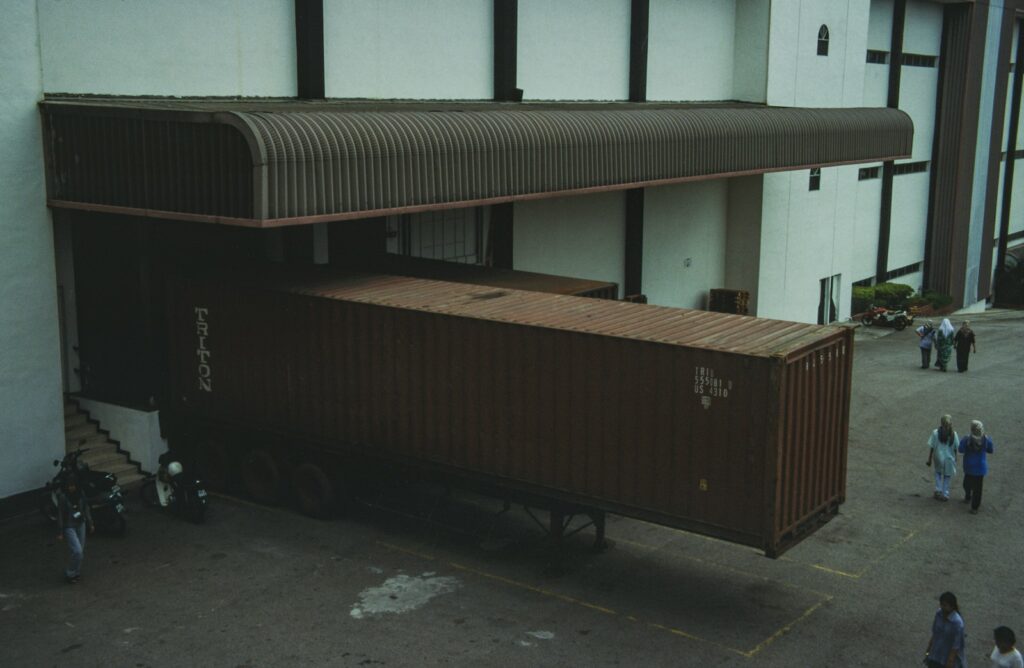

Tinggi bebas kanopi harus menyesuaikan truk tertinggi yang akan bersandar, ditambah ruang untuk bak terbuka dan manuver mundur. Atap sebaiknya menjorok cukup jauh agar muatan terlindung dari hujan saat pintu bak dibuka, dengan kemiringan dan talang yang mengalirkan air menjauh dari lantai dock. Kolom di jalur lalu lintas butuh proteksi benturan, misalnya bollard atau pagar pengaman, karena tabrakan truk adalah risiko nyata.

Data keselamatan dock memperkuat hal ini. Studi OSHA tahun 1985 yang dikutip majalah Professional Safety (ASSP) mencatat cedera di dock menyumbang 29% dari total cedera dalam studi tersebut, dan secara umum cedera terkait dock berkisar 10-25% dari seluruh cedera kerja. Datanya dari Amerika dan sudah lama, jadi pakai sebagai gambaran pola risiko, bukan angka Indonesia. Artikel yang sama menyebut bahwa “The unintentional movement of trailers is one of the more dangerous actions” di dock. Di Perdana Delta Abadi, jalur truk dan titik rawan benturan selalu kami masukkan ke gambar kerja sebelum posisi kolom dikunci.

Keselamatan Kerja Saat Pemasangan di Ketinggian

Memasang rangka kanopi berarti bekerja di ketinggian. Permenaker No. 9 Tahun 2016 mendefinisikan pekerjaan di ketinggian sebagai pekerjaan di tempat kerja yang “terdapat perbedaan ketinggian dan memiliki potensi jatuh” (Pasal 2). Perhatikan bahwa aturan ini tidak menetapkan batas meter tertentu, jadi kanopi yang terlihat rendah pun tetap perlu perancah, alat pelindung jatuh, dan jalur kerja yang aman. Lingkup pekerjaan yang bisa kami tangani tersedia di halaman layanan konstruksi baja.

Tiga Salah Kaprah tentang Kanopi Baja

“Kanopi Kecil Tidak Perlu Hitungan Struktur”

Angin tidak peduli ukuran. Kanopi kecil yang terbuka tetap mengalami hisapan, dan kegagalannya biasanya terjadi di sambungan kolom atau angkur yang dibuat seadanya.

“Profil Lebih Ringan Pasti Lebih Hemat”

Penghematan berat material bisa tergerus oleh kebutuhan bracing tambahan dan kontrol mutu yang lebih ketat. Gambaran biaya yang lebih utuh bisa dibaca pada perbandingan biaya gudang rangka baja dan beton.

“Kolom Dock Cukup Dicat Tebal”

Cat melindungi dari korosi, bukan dari benturan. Proteksi fisik seperti bollard atau guard rail tetap diperlukan di jalur truk.

Yang Perlu Disiapkan Sebelum Meminta Penawaran

Siapkan ukuran dan jenis truk yang dilayani, jumlah pintu dock, lokasi dan arah angin dominan, kondisi tanah, serta kebutuhan perizinan bangunan. Informasi ini membantu perencana menentukan bentang, tinggi, dan profil sejak awal, sehingga revisi di tengah jalan bisa ditekan.
