Memahami Sistem Sambungan Baut Mutu Tinggi (High Tensile Bolt) pada Baja

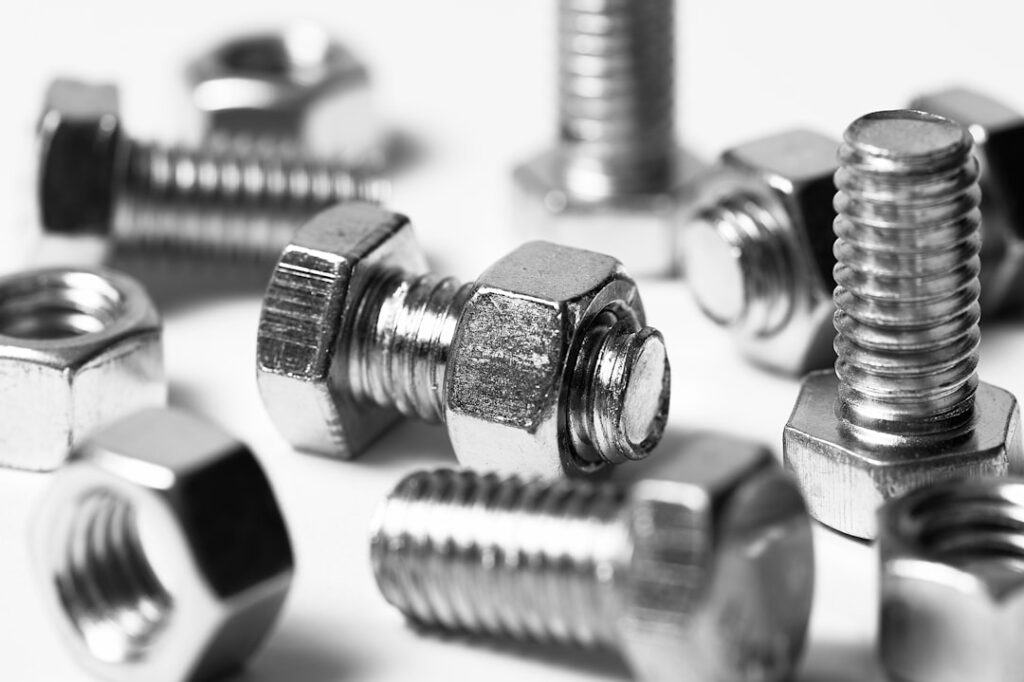

Baut mutu tinggi, atau high tensile bolt, adalah baut struktural dengan kekuatan tarik minimal 830 MPa (untuk kelas ASTM A325) yang dikencangkan sampai menjepit pelat baja dengan gaya sangat besar. Jepitan inilah yang menahan beban, bukan sekadar batang baut yang tertahan di lubang. Karena itu sambungan baut mutu tinggi jauh lebih kaku dan tahan getaran dibanding baut biasa, sehingga umum dipakai pada rangka baja gudang, pabrik, sampai jembatan. Dari pengalaman tim kami di Perdana Delta Abadi, masalah sambungan jarang datang dari bautnya sendiri. Penyebab paling sering justru cara memasang dan mengencangkannya. Artikel ini membahas perbedaan baut mutu tinggi dengan baut biasa, angka gaya tarik yang dipakai, metode pengencangan, dan kesalahan yang sering kami temui di lapangan.
Apa Bedanya Baut Mutu Tinggi dengan Baut Biasa?
Baut biasa bekerja dengan cara “menumpu”: batang baut bersinggungan dengan dinding lubang, lalu menahan geser. Baut mutu tinggi bekerja dengan cara “menjepit”. Baut ditarik kuat oleh mur sehingga pelat-pelat baja saling menempel rapat, dan gaya antarpelat dipindahkan lewat gesekan. Gaya tarik awal yang sengaja diberikan pada baut ini disebut pretension atau gaya pratarik.
Soal kekuatannya, panduan baut kekuatan tinggi dari CISC (asosiasi konstruksi baja Kanada) mencatat baut A325 memiliki kekuatan tarik minimum 120 ksi (830 MPa) untuk diameter hingga 1 inci, sedangkan A490 mencapai 150 ksi (1.030 MPa). Untuk baut A325 metrik ukuran M12 sampai M36, data ASTM A325 di Wikipedia menyebut kuat leleh 660 MPa dan proof strength 600 MPa. Proof strength adalah tegangan tertinggi yang masih bisa ditahan baut tanpa mengalami perubahan bentuk permanen.
Tiga Tipe Sambungan Baut Mutu Tinggi
Baut mutu tinggi tidak selalu dikencangkan dengan cara yang sama. Ada tiga tipe sambungan yang perlu dibedakan:
Snug-tight. Baut cukup dikencangkan sampai pelat menempel rapat. Standar RCSC, seperti dikutip majalah STRUCTURE, mendefinisikannya sebagai kekencangan yang dicapai dengan “the full effort of an ironworker using an ordinary spud wrench”, yaitu tenaga penuh seorang pekerja dengan kunci biasa. Cara ini paling hemat dan cocok untuk beban statis.
Pretensioned. Baut ditarik sampai mencapai gaya pratarik minimum yang ditentukan, tetapi permukaan pelat tidak harus diperlakukan khusus.
Slip-critical (sambungan friksi). Baut ditarik sampai pratarik minimum, dan permukaan pelat dijaga agar gesekannya terpenuhi supaya sambungan tidak boleh tergelincir sama sekali. CISC menyebut tipe ini wajib untuk seluruh sambungan jembatan serta kondisi tertentu pada gedung, seperti beban siklik atau beban gempa. Kalau Anda merencanakan gedung yang harus tahan gempa, pelajari juga standar perencanaan struktur baja tahan gempa untuk gedung bertingkat.
Berapa Gaya Pratarik yang Harus Dicapai?
Untuk baut A325 dan A490, CISC menyebut pratarik minimum sebesar 70% dari kekuatan tarik yang disyaratkan. Angka konkretnya ada pada tabel spesifikasi RCSC 2009 (Section 8.2): baut A325 ukuran 3/4 inci membutuhkan pratarik minimum 38 kip (sekitar 169 kN), dan ukuran 7/8 inci membutuhkan 49 kip (sekitar 218 kN). Angka sebesar itu tidak mungkin dicapai dengan “kira-kira kencang”. Itulah kenapa metode pengencangannya harus terukur.
Metode Pengencangan yang Umum Dipakai
Ada tiga metode yang diakui, menurut panduan CISC yang sama:
Metode putaran mur (turn-of-nut). Setelah kondisi snug-tight, mur diputar tambahan, umumnya setengah putaran untuk baut dengan panjang standar. Putaran ini menghasilkan pratarik sekitar 80% dari kekuatan tarik aktual baut, atau sekitar 35% di atas nilai minimum yang disyaratkan.
Baut kontrol tarikan (tension-control bolt). Ujung baut berulir alur akan terpuntir putus saat gaya yang dituju tercapai. CISC menggambarkannya dengan frasa “splined end shears off”. Cara ini memudahkan inspeksi karena pemeriksa cukup melihat apakah ujung alurnya sudah putus. Nilai targetnya pun dikalibrasi sekitar 5% di atas nilai minimum.
Indikator tarikan langsung (direct tension indicator). Celah pada washer khusus diukur dengan feeler gauge. Kalau celahnya menutup sampai batas tertentu, pratarik dianggap tercapai.
Tiga Salah Kaprah di Lapangan
“Makin Kencang Makin Aman”
Yang dicari adalah gaya pratarik yang tepat, bukan tenaga sebesar-besarnya. Penelitian Pamungkas dkk. di jurnal Teknika (2025) menguji baut baja kekuatan tinggi yang dikencangkan dengan kunci torsi berulang. Hasilnya, ulir pada batang baut rusak (stripping) dan kemampuan menahan gaya tarik tanpa deformasi permanen sedikit menurun pada pengencangan tiga kali dibanding baut yang tidak dikencangkan. Selisihnya kecil, tetapi arahnya jelas: pengencangan berulang bukan kebiasaan yang baik.
“Baut Bekas Pasti Bisa Dipakai Lagi”
Tidak untuk semua jenis. Spesifikasi RCSC 2009 (Section 2.3.3) menyatakan baut A490, baut kontrol tarikan tipe twist-off, dan baut A325 galvanis “shall not be reused”, alias tidak boleh dipakai ulang. Baut A325 hitam boleh dipakai ulang hanya bila disetujui insinyur perencana. Mengencangkan kembali baut yang kendur akibat pemasangan baut di sebelahnya tidak dihitung sebagai pemakaian ulang.
“Semua Baut Mutu Tinggi Boleh Digalvanis”
Keliru. Komentar pada spesifikasi RCSC yang sama menerangkan bahwa galvanis diizinkan untuk baut A325 tetapi tidak untuk A490, karena risiko patah getas tertunda akibat hidrogen yang masuk selama proses pickling. Pada baut A325 galvanis pun, CISC mensyaratkan mur ikut digalvanis dengan ulir dibuat lebih longgar (oversize tapped), plus uji kelayakan putaran mur.
Praktik Lapangan yang Kami Pegang
Sebelum pemasangan massal, spesifikasi RCSC (Section 7) mewajibkan uji verifikasi menggunakan alat kalibrasi tarikan supaya metode pengencangan yang dipilih terbukti mencapai pratarik minimum. Praktik ini juga kami jalankan di Perdana Delta Abadi untuk setiap paket baut baru dan setiap tim pemasang, karena kunci impact dan kondisi mur berbeda dari satu proyek ke proyek lain. Anda bisa melihat layanan konstruksi baja kami untuk memahami tahapan pekerjaan dari fabrikasi sampai pemasangan.
Angka dari ASTM dan RCSC di atas berguna sebagai rujukan teknis. Untuk bangunan di Indonesia, perencanaan sambungan tetap mengacu pada SNI, termasuk SNI 1729:2020 tentang bangunan gedung baja struktural yang ditetapkan Badan Standardisasi Nasional, dan perhitungan akhirnya ditetapkan oleh insinyur struktur proyek Anda.
FAQ Seputar Baut Mutu Tinggi
Apa itu baut mutu tinggi?
Baut mutu tinggi adalah baut struktural yang dikencangkan sampai memberi gaya jepit besar pada pelat baja. Kelas A325 memiliki kekuatan tarik minimum sekitar 830 MPa, sedangkan A490 sekitar 1.030 MPa.
Apa bedanya baut A325 dan A490?
A490 lebih kuat (sekitar 150 ksi dibanding 120 ksi pada A325) tetapi tidak boleh digalvanis dan tidak boleh dipakai ulang. Pilihan di antara keduanya ditentukan oleh perhitungan perencana, bukan sekadar mencari yang paling kuat.
Bolehkah baut mutu tinggi dipakai ulang?
Tergantung jenisnya. Menurut spesifikasi RCSC 2009, baut A490, baut twist-off, dan baut A325 galvanis tidak boleh dipakai ulang. Baut A325 hitam boleh dipakai ulang bila disetujui insinyur perencana.
Bagaimana cara mengecek baut sudah cukup kencang?
Tergantung metodenya. Pada metode putaran mur, periksa tanda putaran mur. Pada baut kontrol tarikan, periksa apakah ujung alurnya sudah putus. Pada indikator tarikan langsung, ukur celah dengan feeler gauge. Sebelum pekerjaan dimulai, pastikan metode tersebut sudah diverifikasi dengan alat kalibrasi tarikan.
Bolehkah baut mutu tinggi digalvanis?
Baut A325 boleh digalvanis, dengan syarat murnya juga digalvanis dan diulir oversize. Baut A490 tidak boleh digalvanis karena risiko patah getas tertunda akibat hidrogen.
Sambungan baut mutu tinggi menentukan apakah rangka baja bekerja sebagai satu kesatuan atau tidak. Kuncinya ada pada pemilihan tipe sambungan yang tepat, gaya pratarik yang terukur, metode pengencangan yang terverifikasi, dan disiplin tidak memakai ulang baut yang tidak boleh dipakai ulang. Jika Anda sedang merencanakan proyek rangka baja dan ingin sambungannya dikerjakan dengan benar sejak awal, tim Perdana Delta Abadi siap berdiskusi mulai dari desain sampai pemasangan di lapangan.
